形状図

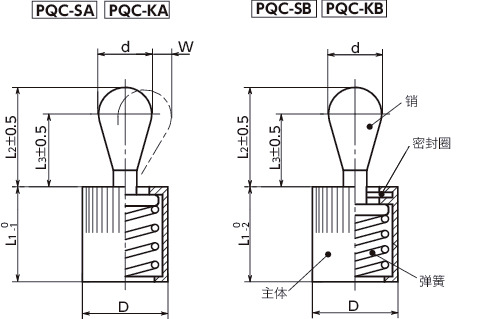

尺寸・CAD
单位 : mm
| 型号 | L1 | L2 | L3 | d | D | W | 载荷（N） | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| PQC-3-10-KA | 7 | 4 | 2.5 | 3 | 6 | 0.5 | 10 | 1 | CAD | 请求报价 |
| PQC-5-20-KA | 11 | 6.7 | 4.2 | 5 | 10 | 0.8 | 20 | 2 | CAD | 请求报价 |
| PQC-6-40-KA | 11 | 10.7 | 7.7 | 6 | 10 | 1.0 | 40 | 2 | CAD | 请求报价 |
| PQC-8-50-KA | 13.5 | 13.6 | 9.6 | 8 | 12 | 1.3 | 50 | 3 | CAD | 请求报价 |
| PQC-10-100-KA | 18 | 16.7 | 11.7 | 10 | 16 | 1.6 | 100 | 6 | CAD | 请求报价 |
| PQC-3-10-KB | 7.5 | 4 | 2.5 | 3 | 6 | 0.5 | 10 | 1 | CAD | 请求报价 |
| PQC-5-20-KB | 12 | 6.3 | 3.8 | 5 | 10 | 0.8 | 20 | 2 | CAD | 请求报价 |
| PQC-6-40-KB | 12 | 10.3 | 7.3 | 6 | 10 | 1.0 | 40 | 2 | CAD | 请求报价 |
| PQC-8-50-KB | 14.5 | 13.2 | 9.2 | 8 | 12 | 1.3 | 50 | 3 | CAD | 请求报价 |
| PQC-10-100-KB | 18.5 | 16.4 | 11.4 | 10 | 16 | 1.6 | 100 | 7 | CAD | 请求报价 |
材质、表面处理
| PQC-KA | PQC-KB | |
|---|---|---|
| 主体 | 铝（银） | 铝（银） |
| 销 | 聚缩醛 | 聚缩醛 |
| 密封圈 | - | CR（氯丁橡胶） |
| 弹簧 | 相当于SUS301 | 相当于SUS301 |

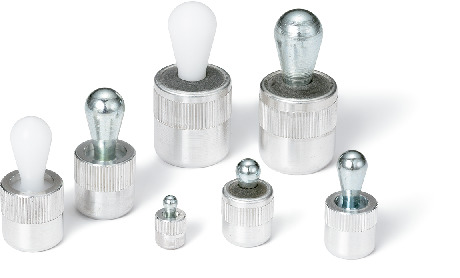

特点

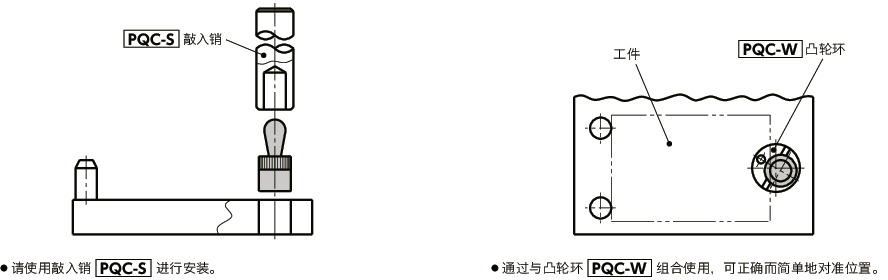

- 敲入型快接销柱塞。
- 单触操作即可进行工件定位与固定。
- PQC-KB带密封圈，因此脏物或灰尘不易进入内部。
- 可根据型号的末尾符号选择销材质、密封圈的有无。
| 末尾符号 | 销材质 | 密封圈 |
|---|---|---|
| KA | 聚缩醛 | 无 |
| KB | 聚缩醛 | 有 |
使用注意事项
建议每循环5,000次，各向内部涂抹润滑脂一次。在润滑脂干燥的状态下使用时，可能导致性能下降或引发故障。PQC-SAPQC-KA----可从上部、底部涂抹润滑脂。
PQC-SBPQC-KB----仅可从底部涂抹润滑脂。
安装方法

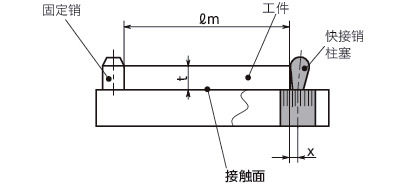

安装孔的位置由工件长度ℓm和孔偏移量x决定。x的计算方法如下。

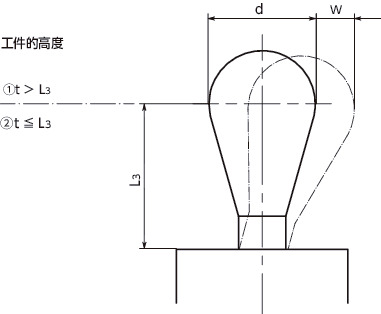

W＝销的最大移动量
t＝工件的高度
x＝工件端面与快接销柱塞安装孔中心之间的距离
①工件高度t大于L3时
x＝d/2－W/2
②工件高度t小于或等于L3时
x＝d/2－(L3－t)×0.123
在①的情况下，除横向夹紧力外，还会产生向下的拉力，将工件压紧在接触面上。
安装孔尺寸
