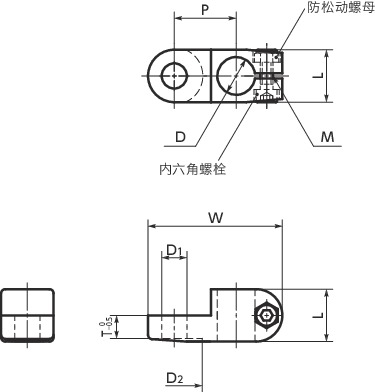

形状図
单位 : mm
| 型号 | D | D1 | D2 | L | W | P | T | M | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN273.4-B18-B12-1-SW | 18 | 12 | 27 | 25 | 64 | 29.5 | 11 | 6 | 60 | CAD | 请求报价 |
| GN273.4-B18-B18-1-SW | 18 | 18 | 27 | 25 | 64 | 29.5 | 11 | 6 | 60 | CAD | 请求报价 |
材质、表面处理
| GN273.4 | |
|---|---|
| 主体 | AC3A 静电喷涂（亚光黑） |
| 内六角螺栓 | SUS304 |
| 防松动螺母 | SUS304 聚酰胺 |
特点
- 将外径φ12、φ18的传感器固定在外径φ18的圆管上的支架。
- 所有产品均附带内六角螺栓、防松动螺母。
