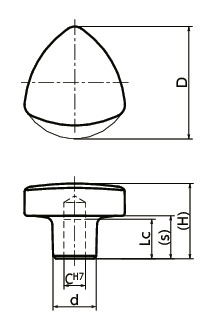

形状図
尺寸・CAD
单位 : mm
| 型号 | D | C | Lc min. | H | s | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| KYTS-32-R6 | 32 | 6 | 12 | 21 | 12 | 12 | 44 | CAD | 请求报价 |
| KYTS-40-R8 | 40 | 8 | 15 | 26 | 14 | 14 | 85 | CAD | 请求报价 |
| KYTS-50-R10 | 50 | 10 | 18 | 33 | 19 | 18 | 152 | CAD | 请求报价 |
| KYTS-60-R12 | 60 | 12 | 22 | 41 | 23 | 20 | 278 | CAD | 请求报价 |
材质、表面处理
| KYTS-R | |
|---|---|
| 主体 | SCS13（相当于SUS304） 喷丸 |
特点
- 全不锈钢制
- 便于抓握的形状。
- 喷丸表面处理造就优美外观。
- 铰孔型。
- 凹凸少，清扫性优良。
